Штамповочный и штамповочный станок
На скользящей пластине есть два гидравлических зажима, их расположение можно перемещать рядом с Axis X, чтобы регулировать различные заготовки . Во время регулировки ослабьте винт и прессовую пластину, переместите зажим вручную в соответствующее место, закрепите винт и снова прижмите пластину. В вертикальном направлении зажим находится в состоянии плавающего. К стыковым пластинам с небольшими неровностями они могут быть выгнуты во время штамповки, и тогда зажим будет перемещен соответствующим образом, чтобы избежать поломки зажима. Оригинальное устройство определения местоположения устанавливается на левой стороне скользящей пластины, когда гидравлический цилиндр толкает локационную пластину под углом 90°, локационная поверхность находится как раз в том же направлении к Axis Y, и образует прямоугольник с двумя зажимными поверхностями (направление Axis X) для калибровки исходного места стыковой пластины.
Верхняя и нижняя челюсти зажима сращены, которые удобно заменять после истирания.
Этот буровой агрегат отличается компактной конструкцией, мощным двигателем и высокой эффективностью.
С устройством автоматической передачи сигнала, которое может автоматически посылать сигналы, когда дрель касается заготовки и завершает штамповку, сверлильный станок обладает функцией быстрого перемещения пустых оборотов вперед и мгновенной передачей функции обработки при прикосновении к заготовке. После завершения бурения он может быть возвращен с высокой скоростью. Другими словами, во время буровых работ этот сверлильный станок не нуждается в какой-либо корректировке в соответствии с изменением удлинения сверла или толщины пластины, в результате этот сверлильный станок может значительно уменьшить время неработоспособности для повышения эффективности.
Сила сверления и втягивания основного подшипника обеспечивается приводом шестерни, в то время как мощность подачи приводится в действие гидравлическим цилиндром.
1. Краткое введение:

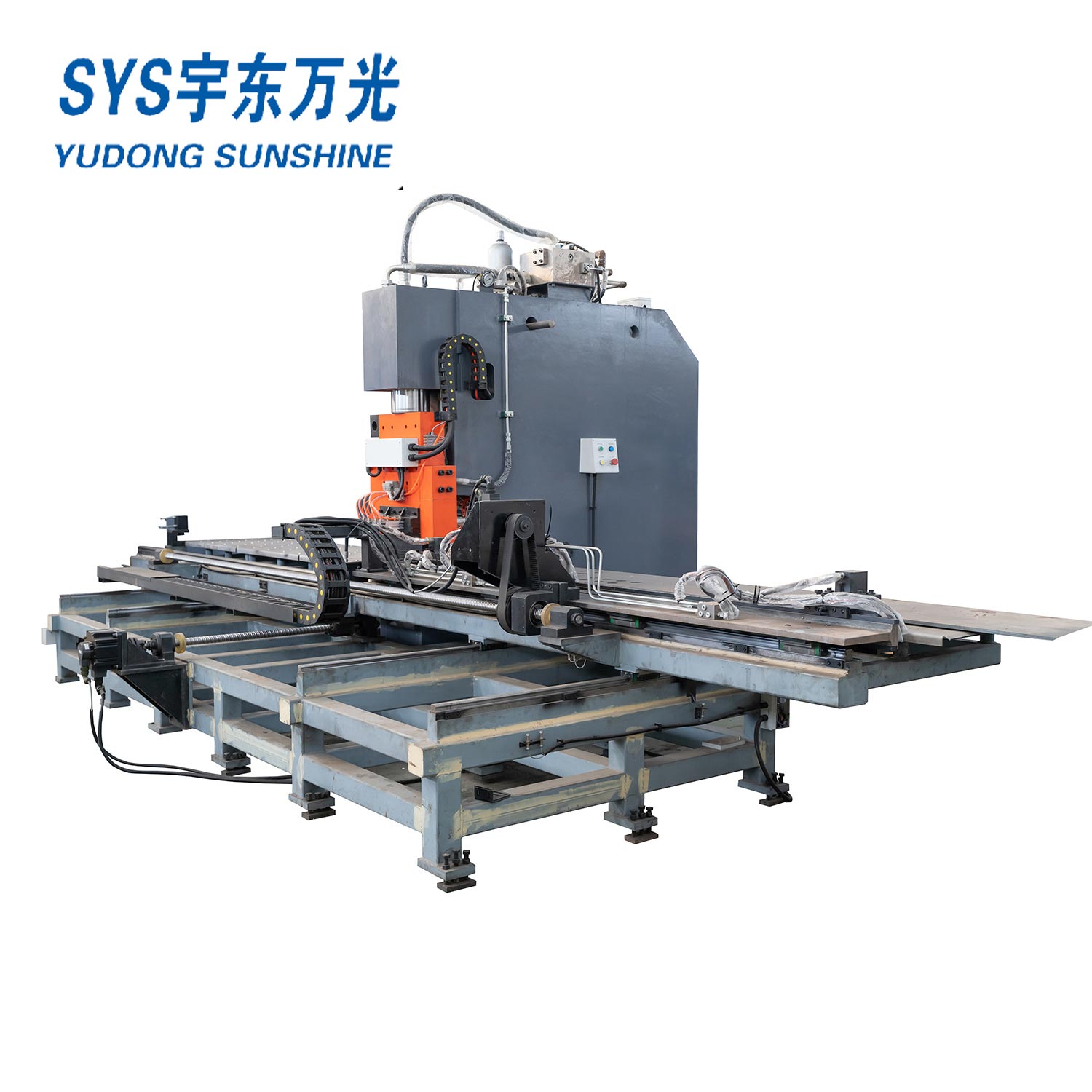

Гидравлический станок для штамповки YJX с ЧПУ часто используется в производстве железных / стальных башен в отрасли передачи и преобразования энергии, а также в производстве металлических конструкционных деталей в строительной и мостовой промышленности. В основном используется для штамповки, сверления и типизации соединительных пластин.
2. Модель и конфигурация машины
2.1 Механическая часть
| Лол | Пункт | YBJ120 |
| 1 | Область компоновки машины | 5*3.5 M |
| 2 | Нет. Хозяев | 1 комплект |
| 3 | No оснований верстака | 1 комплект |
| 4 | Номер Y-слайда | 1 комплект |
| 5 | Лол слайда X-направленного направления | 1 комплект |
| 6 | Количество зажимов | 2 комплекта |
| 8 | Пневматическая система управления | 1 комплект |
| 9 | Гидравлическая система управления | 1 комплект |
| 10 | Работа по подготовке покупателя | Монтаж Site-цементного фундамента, закладных плит и анкерных болтов, необходимых оборудованию, изготовьте фундамент согласно плану фундамента, предоставленному поставщиком |
2.2 Электронная часть управления
| 1 | Система контроллера с ЧПУ | Система управления ПЛК |
| 2 | Приводная система | Серводвигатель Panasonic |
3. Основные технические параметры машины
| Лол | Пункт | YBJ120 |
| 1 | Размер обрабатываемой пластины | 1500*800mm |
| 2 | Толщина обрабатываемой пластины | 5-27mm |
| 3 | Ударная сила | 1200кН |
| 4 | Максимальный диаметр штамповки | Φ33mm |
| 5 | Общее количество модулей | 3 шт |
| 6 | Количество штамповочных матриц | 2 шт |
| 7 | Количество групп заголовков печати | 1 группа |
| 8 | Приставка | 10 шт |
| 9 | Размер заголовка | (Д * Ш * В) 14*10*19mm |
| 10 | Количество осей ЧПУ | 2 |
| 11 | Мощность серводвигателя по осям X, Y | 2*2кВт |
| 12 | Скорость подачи по осям X, Y | 20м/мин |
| 13 | Скорость штамповки | 50-55 раз/мин |
| 14 | Общий вес оборудования | 6T |
4. Рабочая среда машины
| 1 | Электропитание | 3-фазная 4-проводная система |
| 2 | Напряжение | 3 Фаза 415В±10% |
| 3 | Частота | 50Гц |
| 4 | Рабочая температура | 0℃-40℃ |
| 5 | Относительная влажность | <90% Без конденсации |
| 6 | Сжатый воздух | Давление: 0,8 МПа Расход: 0,1 м³/мин |
5. Введение в детали машин
Оборудование в основном состоит из штамповочного хост-блока, рабочего стола, узла зажима, пневматической системы, электрической системы, гидравлической системы и т. Д.
