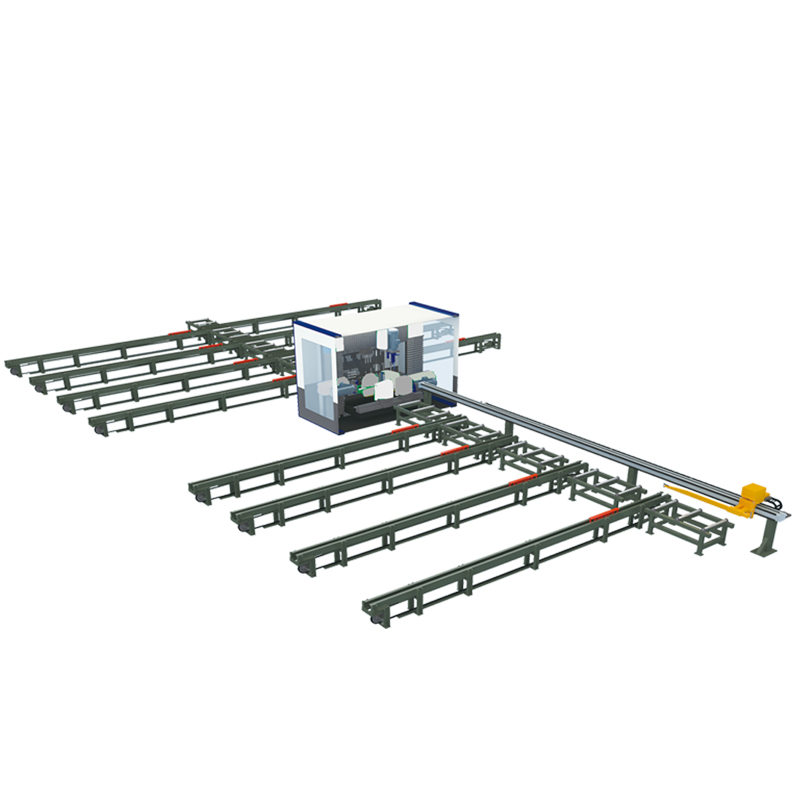

Сверлильный станок с двутавровой балкой с ЧПУ

Производственная линия в основном используется при бурении и распиловке H-балки, U-образной балки, которые применяются в таких областях, как строительство, мост, котел, стерео гараж, морская буровая платформа и, особенно, в стальной конструкции, которая требует высокой точности и простоты в эксплуатации. Эта машина необходима для изготовления стальных конструкций.

17), чтобы обеспечить точность, надежность и стабильность системы передачи, электрической системы и гидравлической системы, все ключевые компоненты изготовлены всемирно известным брендом.

1. Основная спецификация:

Модель	YBHD1250
Размер заготовки	H Балка	Полотно x Фланец (мм)			150x80~1250x600
	U Балка	WebxФланец (мм)			150x80~1250x400
	Балка коробчатого сечения	WebxФланец (мм)			150x80~1250x400
	Угловой луч	WebxФланец (мм)			200x200x16
		Макс. Толщина (мм)			≤80
	Макс. длина материала (мм)				12000
	Ограничение коротких материалов			мм	Автоматическая обработка≥3000
					Ручная обработка: 690 ~ 3000
Веретено	Ось шпинделя				3
	Конус шпинделя				BT50
	Скорость вращения шпинделя (об/мин) Бесступенчатое регулирование скорости				200~3000
	Макс. диаметр отверстия (мм)		Фиксированная сторона, Движущаяся сторона		8–40 (твердосплавный сплав и U-образное сверло) 40–50 (только U-образное сверло) (Высокоскоростной)
			Промежуточная единица
	Область перемещения осевой линии (мм)		Центральный слайд-стол/Горизонтальное направление		50~1450
			Фиксированная сторона/сторона движения Вертикальное направление		30~770
	3 Скорость перемещения оси ЧПУ		м/мин		0-10м/мин
	Скорость перемещения оси ЧПУ с 3 подачами		м/мин		0-5м/мин
	Обводка при обнаружении ширины полотна		мм		1100
	Обводка определения высоты полотна		мм		290
Мощность двигателя	Мощность двигателя шпинделя (кВт)				3*11
	Мощность серводвигателя 3 шт питающей оси (кВт)				3*2
	Мощность серводвигателя 3-х осей позиционирования (кВт)				3*1.5
Тележка для кормления	Серводвигатель подающей тележки (KW)				5
	Максимальная скорость подачи (м/мин)				20м/мин
	Максимальный вес корма (тонны)				10T
Система управления	Система ЧПУ				Япония YOKOGAWA PLC
	Количество осей ЧПУ				7
Гидравлическая система	Максимальное гидравлическое давление (МПа)				7.5
	Мощность двигателя (кВт)				5.5
Система охлаждения	Нет. насадки				3
	Давление сжатого воздуха (МПа)				≥0.5
	Способ охлаждения				Внутреннее охлаждение и внешнее охлаждение
Инструментальный журнал（необязательный）	Количество магазинов инструментов				3
	Количество инструментов для каждого журнала				4 штуки
Маркировочный блок（необязательный）	Нет. персонажей				36 Персонажи
	Размер символов				Φ10 mm
	Глубина импринтинга				0.8~1.5mm
	Позиционный серводвигатель (KW)				0.75
Рабочая среда	Рабочая мощность				Трехфазная четырехпроводная система 380±10%В, 50 Гц
	Мощность управления				220±10%В 50 Гц
	Рабочая мощность				24 В постоянного тока
	Рабочая температура				0℃ ~ 40℃
	Влажность окружающей среды				≤75%
Габаритные размеры (L×W×H) (мм)					Около 6000×2100×3400
Вес главной машины (кг)					Около 8000

2. Устройство подачи и зажима с числовым программным управлением (подающая тележка):

чеепроизводственная линия оснащена тележкой с ЧПУ для подачи. Устройство подачи с ЧПУ приводится в движение зубчатой ​​рейкой и шестерней после замедления серводвигателем с точным позиционированием. Порт подачи кровати оснащен фотоэлектрическим переключателем переходящего луча. Когда работадеталь подается, опорная линия оси X работынаправление подачи детали можно быстро определить, и на основе этого можно выполнить позиционирование по оси X, чтобы обеспечить точное позиционирование заготовки.кусок.

3. Электрическая система:

1), Обзор:

Электрическая система управления, используемая в этой производственной линии, принимает программируемый контроллер ПЛК, модуль управления движением, модуль ввода/вывода, модуль высокоскоростного счета) в качестве управляющего ядра и оснащена компьютером более высокого уровня, системой сервопривода переменного тока и системой регулирования скорости преобразования частоты. Система оснащена 8 осями ЧПУ.

ПЛК Siemens используется для управления позиционированием каждой оси ЧПУ, работыобнаружение деталей, сверление и другие станки. Система управления ПЛК реализует высокоскоростную обработку и повышает скорость реакции системы; верхнее компьютерное программное обеспечение самостоятельно разработано нашей компанией на базе операционной системы Windows с использованием программного обеспечения разработки VB6.0, которое используется для редактирования и передачи работыпрограмму детали, контролировать состояние обработки станка и регулировать параметры станка.

2), Основные функции и особенности:

a. Устройство подачи с ЧПУ (подающая тележка) обеспечивает полное управление замкнутым контуром для обеспечения точности подачи во время кормления на большие расстояния; другие оси позиционирования с ЧПУ используют полузамкнутый контур управления для обеспечения точности позиционирования и стабильности станка.

b. Функция мониторинга в режиме реального времени. Система может контролировать состояние станка и ход работ и другую связанную с этим информацию в режиме реального времени. Пользователь может понять информацию о неисправности станка и устранить неисправность на основе мониторинга в режиме реального времени.

c. Разнообразие работыметоды штучного программирования. Систему можно запрограммировать вручную, а программное обеспечение главного компьютера предоставляет различные шаблоны программирования, которые пользователи могут выбирать в соответствии с фактическими потребностями; система также может автоматически распознавать данные формата DXF и программировать.

d. Функция графического отображения. Эта функция может отображать такую ​​информацию, как положение и апертура редактируемого отверстия на заготовке.кусок. Пользователь может проверить правильность программирования с помощью функции графического дисплея, чтобы предотвратить потери из-за ошибок программирования.

3), Электрические параметры:

Тип источника питания: Трехфазный переменный ток

Напряжение: 380±10% В

Частота: 50 Гц

Общая мощность: около 35 кВА

4. Гидравлическая система:

1), Обзор:

Гидравлическая система представляет собой контур низкого давления, который состоит из масляного бака, двигателя, лопастного насоса среднего и высокого давления, масляного цилиндра, клапана регулирования давления, клапана регулирования скорости, электромагнитного реверсивного клапана, масляного фильтра давления и гидравлического трубопровода. Под управлением электрической системы числового управления схема приводит каждый масляный цилиндр для завершения прессования, сверления и других действий.

Напорный масляный фильтр используется в этой системе для фильтрации грязи в контуре и повышения стабильности контура.

2), Основные параметры:

1. Двигатель масляного насоса: 2,2 кВт

2. Регулировка давления масляного насоса: 3,5 ~ 4 МПа

5. Ключевые компоненты:

Чтобы обеспечить точность и надежность станка, ключевые компоненты этой производственной линии, такие как шарико-винтовые пары, охлаждающие детали, гидравлические клапаны, серводвигатели, преобразователи частоты, энкодеры, цепи сопротивления, кабели, переключатели и т. Д., Все принимают всемирно известные бренды.

6. Список основных компонентов:

Лол	Имя		Изготовитель
Основной электрический компонент
1	Система управления		Япония YOKOGAWA PLC
2	Серводвигатель		Япония Панасоник
3	Сервопривод		Япония Панасоник
4	Двигатель шпинделя		Бренд Китая
5	Компьютер		Lenovo Китай
6	Поворотный энкодер		Вайдмюллер
7	Бесконтактный переключатель	Нормальский открытый	Бренд Китая
		Нормаль закрыть
8	Бесконтактный переключатель		Бренд Китая
9	Фотоэлектрический переключатель		Германия SICK
Основные гидравлические компоненты давления
1	Гидравлические клапаны (главные)		Италия ATOS
Основные механические компоненты
1	Винт Бэлл		Тайвань
2	Линейный направляющий		Тайвань
3	Прецизионный шпиндель		Тайвань
Другие компоненты
1	Распылительный охлаждающий насос		ARMORINE
2	Сопло		БИДЖУР
3	Пневматические два куплета		ЭйрТак
4	Цилиндр		ЭйрТак

Примечание: Вышеуказанные детали поставляются нашими утвержденными поставщиками. Если мы столкнемся с особой ситуацией, мы возьмем замену на детали того же или более высокого уровня качества.

7. Список запасных частей:

Лол	Имя	Модель	Количество.	Замечание
СЛУЧАЙ 1
1	Бесконтактный переключатель	Нормальский открытый	1	Бренд Китая
2	Бесконтактный переключатель	Нормаль закрыть	1	Бренд Китая
3	Индексируемая вставная дрель	Φ30	3	ДАТУЛ
6	Держатель инструментов	BT40-32,300mm	3	СДЕЛАНО В КИТАЕ
9	Держатель инструментов	BT40xMT4	3	СДЕЛАНО В КИТАЕ
10	HSS твист дрель	￠40	3	СДЕЛАНО В КИТАЕ
11	Поп-заклепка	BT40, центральное охлаждение 45°	3	СДЕЛАНО В КИТАЕ
12	Поп-заклепка	BT40, 45°	3	СДЕЛАНО В КИТАЕ
13	Моллюск из журнала «Инструмент»		3
14	Гаечный ключ с головкой гнезда		1 комплект
15	Разводной ключ	300mm	1
16	Чрезмерно любопытный человек	17-19	1
17	Отвёртка	-	1
18	Отвёртка	+	1
19	Резервная краска	Основной цвет, предупреждающий цвет	2
20	Пневматический пистолет		1
21	Руководство по эксплуатации		1
22	Упаковочный лист		1
23	Сертификация соответствия		1
24	Список запасных частей		1
